Mapa do Equipamento

Conheça o Coletor antes da instalação. Veja onde cada cabo deve ser conectado e entenda os sinais e conexões do equipamento.

Visão geral

O Coletor é um equipamento compacto usado para coletar informações da máquina. Os cabos de energia e comunicação são conectados na lateral do coletor.

O dispositivo também possui LEDs que indicam o funcionamento e uma página de configuração acessada por Wi-Fi para realizar os primeiros ajustes.

Clique em qualquer ponto numerado para ver os detalhes do componente.

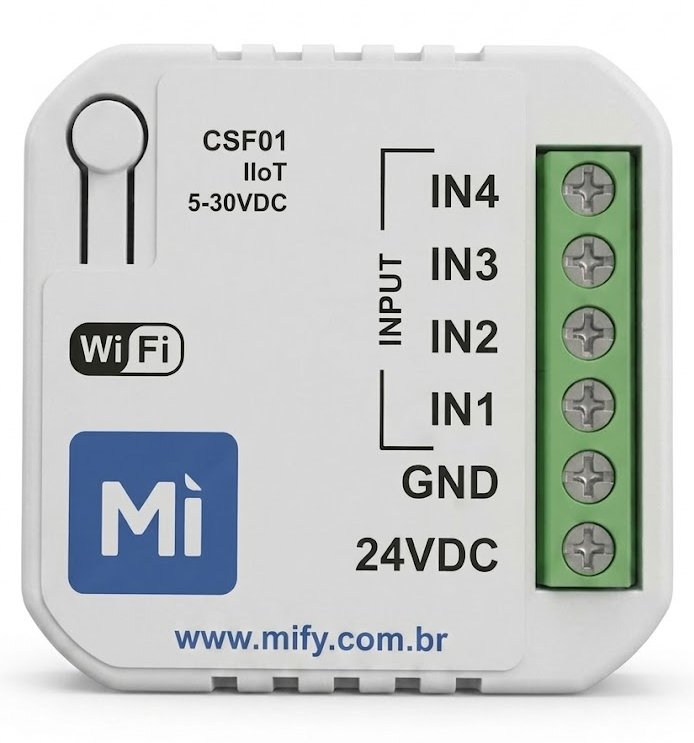

Coletor CSF01 IIoT — vista frontal com botão reset, Wi-Fi e régua de bornes

Onde Conectar os Cabos da Máquina

As conexões elétricas do Coletor ficam localizadas na lateral do equipamento. Nesse local são conectados os cabos de alimentação e os sinais enviados pela máquina.

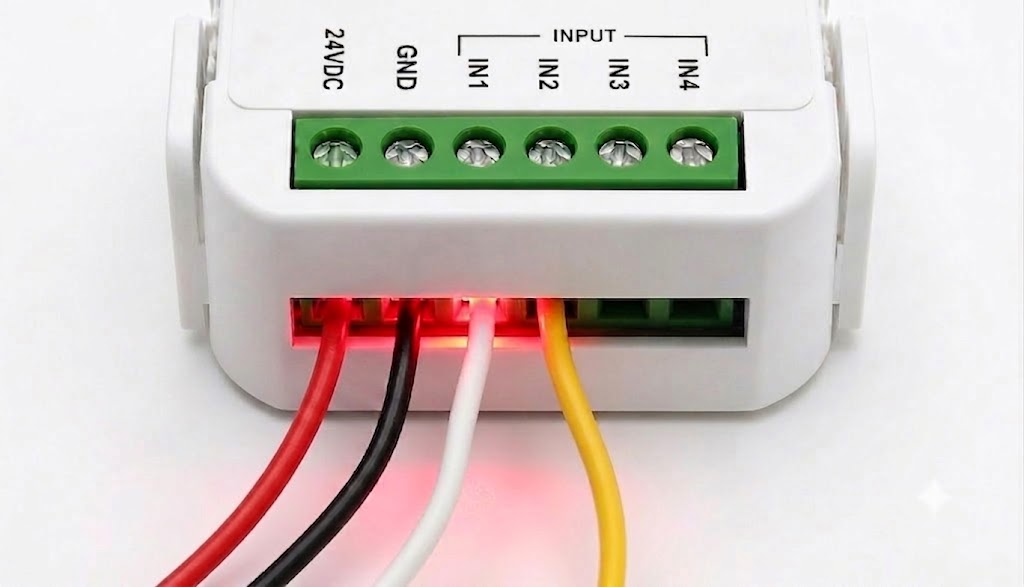

Régua de terminais do Coletor — 24VDC, GND, IN1, IN2, IN3, IN4 com LEDs de status visíveis pela fenda

#BorneDescrição
124VDCEntrada de alimentação. Aceita de 5 a 30VDC.
2GNDAterramento comum. O LED deste borne é o indicador de status do equipamento.
3IN1Digital — sinal de máquina rodando / parada.
4IN2Digital — pulsos de produção (peças, ciclos).
5IN3Digital extra — uso configurável (ex.: qualidade).
6IN4Analógica 0–10V — grandezas contínuas (velocidade, metros). Esta entrada não acende LED.

Atenção

Antes de ligar o equipamento, confirme se os cabos estão conectados corretamente. Inverter os fios de energia pode danificar o Coletor.

Detalhamento das entradas

IN1 — Status da máquina

Entrada digital. Sinal presente significa máquina rodando; sinal ausente significa máquina parada. Origem típica: relé, sensor ou saída digital de CLP. Alimenta o cálculo de disponibilidade no OEE.

IN2 — Contagem de produção

Entrada digital. Cada pulso recebido representa uma unidade produzida (ou ciclo, conforme configuração). Origem típica: sensor indutivo ou óptico, encoder, saída de CLP. Alimenta o índice de performance no OEE.

IN3 — Entrada digital extra

Entrada digital adicional, de uso configurável. Comumente utilizada para registrar dados de qualidade — pulsos vindos de sensores que identificam peças aprovadas, refugos ou rejeitos.

IN4 — Entrada analógica 0–10V

Única entrada analógica do equipamento. Lê tensões contínuas entre 0 e 10V — útil para velocidade de produção, metros produzidos e outras grandezas contínuas. Como o sinal é contínuo, esta entrada não possui LED indicador.

Especificação técnica — dimensões físicas e ficha técnica
MedidaValor
Largura4,5 cm
Altura4,5 cm
Profundidade2,7 cm
Tensão de operação5–30 VDC
ConectividadeWi-Fi 2,4 GHz
