Sinais de Status (LEDs)

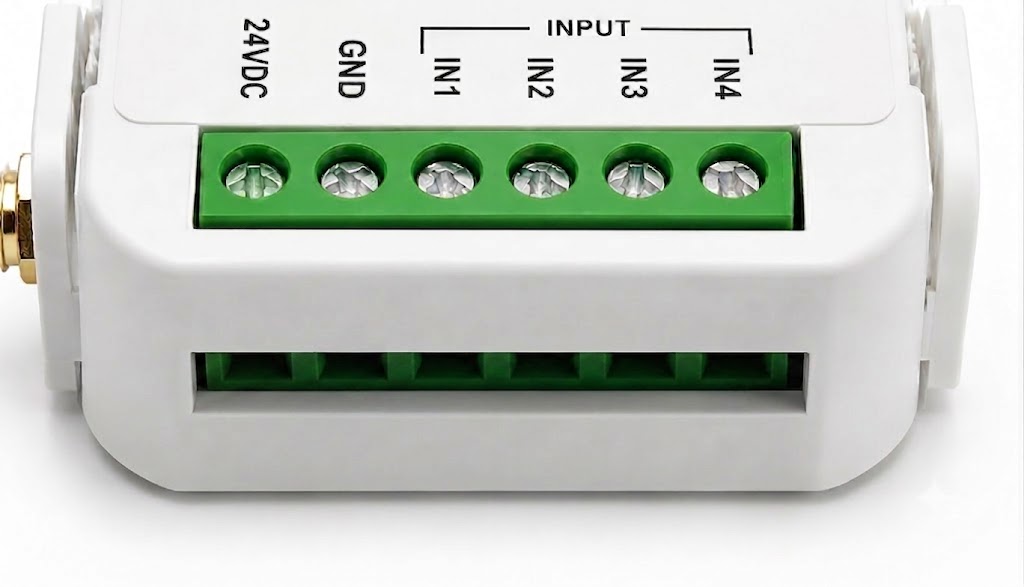

O Coletor tem um único LED com comportamento dinâmico: o do borne GND. Ele conta a história do que está acontecendo — desde "aguardando configuração" até "tudo funcionando".

LED do GND — indicador de status

Estado 1/4 — Aceso fixo

Aguardando configuração — o equipamento está pronto, mas ainda não há credenciais de Wi-Fi.

Ação

Conecte-se à rede AT_[código] e acesse 192.168.4.1.

Estado 2/4 — Piscando rápido

Tentando conectar ao Wi-Fi configurado. Processo automático.

Ação

Aguarde alguns segundos.

Estado 3/4 — Piscando devagar

Wi-Fi conectado. Estabelecendo comunicação com a nuvem da Mify.

Ação

Aguarde alguns instantes.

Estado 4/4 — Apagado

Tudo funcionando — Wi-Fi e nuvem conectados, dados sendo enviados em tempo real.

Ação

✓ Nenhuma ação necessária.

⚠️ Se o LED não evoluir para "apagado"

Pode haver um problema de rede. Verifique as configurações de Wi-Fi, firewall e portas. Se o problema persistir, entre em contato com o suporte da Mify informando o estado atual do LED.

LEDs das entradas (IN1, IN2, IN3)

Os LEDs das entradas digitais são indicadores simples. Servem principalmente para validar a instalação antes de colocar o equipamento em operação.

Exemplo de validação: 24VDC aceso fixo (Coletor energizado), IN1 aceso (máquina rodando) e IN2 piscando (contagem de produção). IN3 apagado, sem sinal.

Comportamento	Significado
Aceso	Há sinal elétrico presente no borne naquele momento.
Apagado	Sem sinal no borne.
Piscando	Sinal pulsado — comum no IN2 durante contagem de produção.

💡 Como validar a instalação

Acione a máquina manualmente: o LED do IN1 deve acender. Produza uma peça: o LED do IN2 deve piscar. Se ambos respondem corretamente, os sinais estão chegando ao Coletor.

Por que o IN4 não tem LED?

O IN4 é uma entrada analógica (0–10V). Sinais analógicos são contínuos e proporcionais — não há um estado "ligado/desligado" claro para representar com um LED. Para verificar se o IN4 está recebendo sinal, acompanhe os dados na plataforma Mify ou use um multímetro na entrada.

Resumo dos LEDs por borne

Borne	LED?	Comportamento
24VDC	✅	Acende quando o equipamento está energizado.
GND	✅	LED de status — 4 estados dinâmicos.
IN1	✅	Acende com sinal digital presente.
IN2	✅	Pisca a cada pulso recebido.
IN3	✅	Acende com sinal digital presente.
IN4	❌	Sem LED — entrada analógica.
